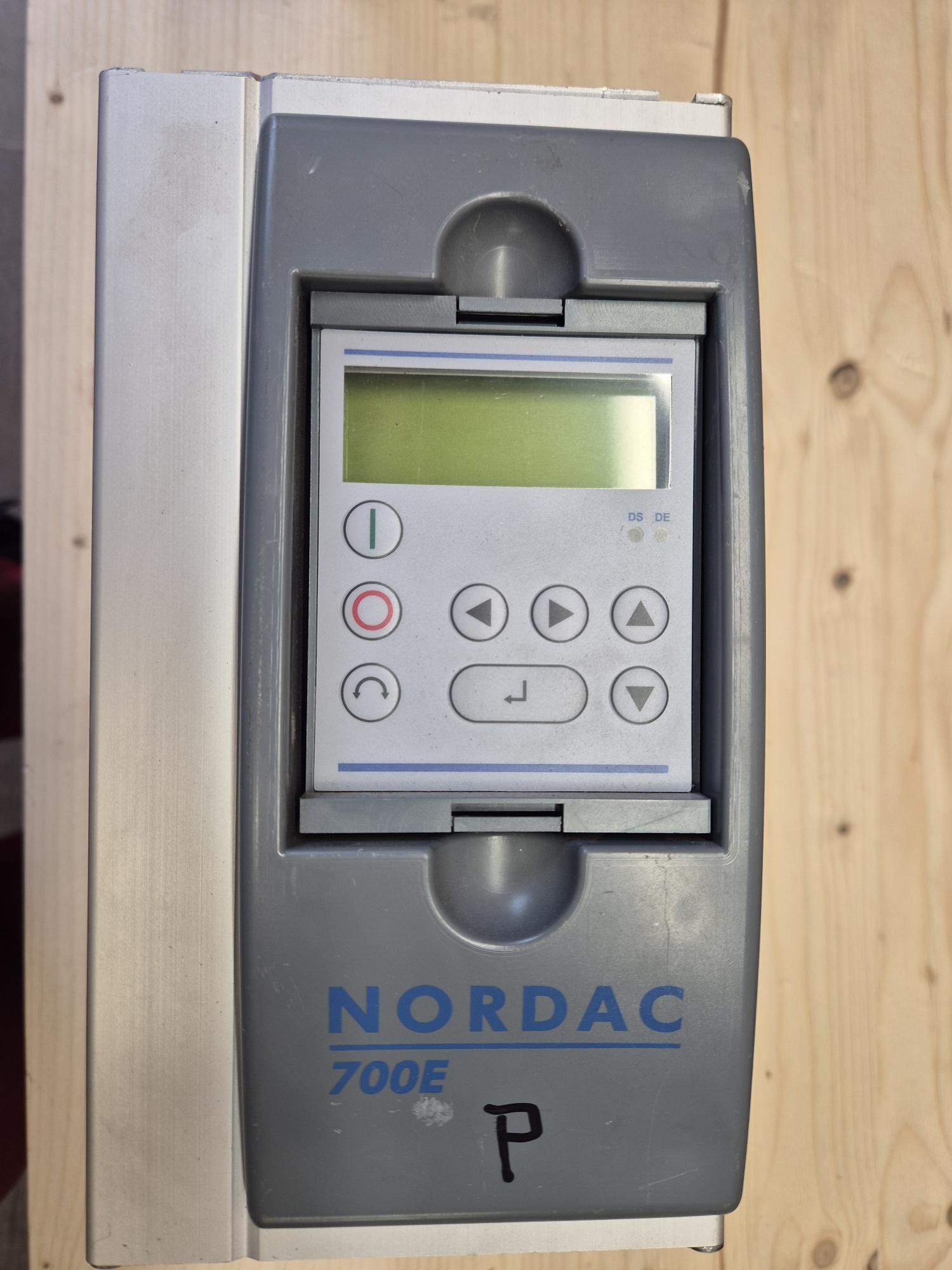

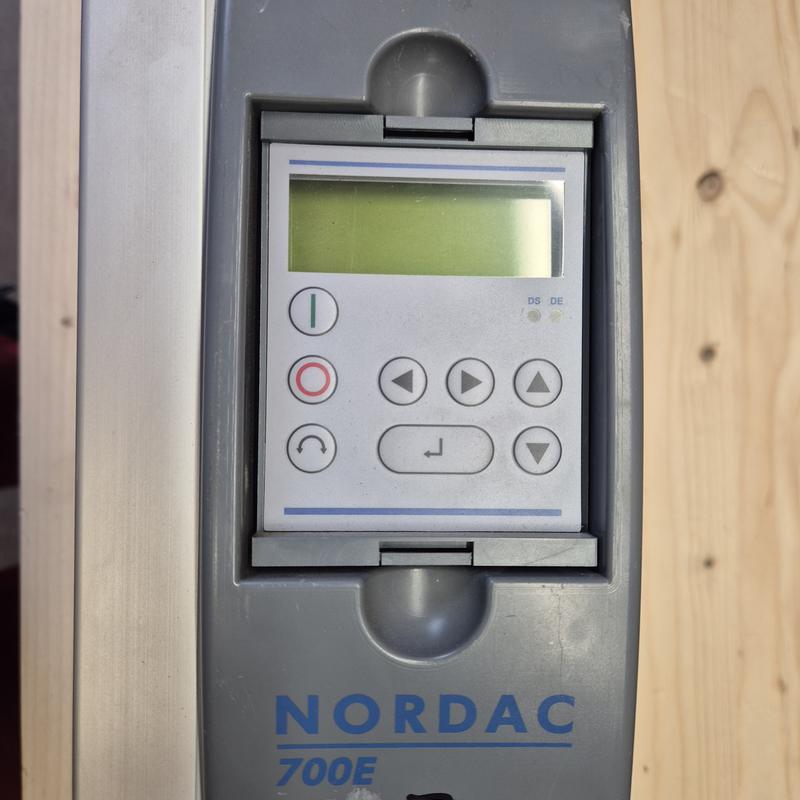

Měnič NORDAC
700E

Všeobecné Řada měničů N O R D A C SK 700E je  pokračováním dalšího vývoje osvědčené řady vector. Tyto přístroje se vyznačují vysokou modularitou  při současně optimálních regulačních vlastnostech. Tyto přístroje využívají bezsenzorovou proudově – vektorovou regulaci, která ve spojením s modelem asynchronního motoru vždy zajišťuje optimální poměr napětí / frekvence. Pro pohon to znamená vysoký rozběhový a přetížitelný moment při konstantních otáčkách. Přístroj má modulární stavbu , díku tomu může být tato série přístrojů přizpůsobena pro všechna myslitelná použití. M ni e pro konstantní moment zát že : Na základě mnohostranných možností nastavení mohou být provozovány všechny třífázové elektromotory. Rozsah výkonů je od 1,5 kW do 22 kW (3~ 380V...480V) s integrovaným síťovým filtrem a od 30kW do 132kW (3~ 380V...480V) s externím síťovým filtrem (doplněk). Přetížitelnost měničů je 200% po dobu 5 sec. a 150% po dobu 60 sec. M ni  pro kvadratický moment zát že SK 700E-163-340-O-VT : Měnič ve  výkonu 160kW (3~ 380V...480V) je určen pro kvadratický moment zátěže. Tato charakteristika je typická pro ventilátory a vybrané typy čerpadel. Přetížitelnost měniče je 125% po dobu 60 sec. POZN. : Měnič SK700E ve  výkonech 30kW až 160kW je mírně odlišný od přístrojů nižších výkonů. Rozdíly jsou popsány dále v manuálu.

Bezpečnostní a provozní pokyny pro měničové pohony

(dle:  Směrnice pro nízká napětí   73/23/EWG) 1.

Všeobecné Během provozu mohou mít měničové pohony (odpovídajíce svému krytí) některé části pod napětím, holé, popř. pohybující se, či rotující díly, jakož i horké povrchy. Nedovolené sejmutí potřebných krytů, nevhodné použití, špatná instalace, či obsluha mohou mít za následek nebezpečí těžkých zranění, nebo věcných poškození.  Další informace lze obdržet v této dokumentaci.  Všechny práce při dopravě, instalaci, uvedení do provozu, jakož i údržba smějí být prováděny pouze kvalifikovaným personálem (IEC 364 popř. CENELEC HD 384, nebo DIN VDE 0100 a IEC 664, nebo DIN VDE 0110 a při dodržování místních bezpečnostních předpisů). Kvalifikovaný personál ve smyslu základních bezpečnostních pokynů jsou osoby, které jsou důvěrně seznámeny s vestavbou, montáží, uvedením do provozu a provozem výrobku, a získali pro svou činnost odpovídající kvalifikaci. 2. Účelné použití Měnič kmitočtu je součást určená k montáži do elektrických zařízení a strojů. Při vestavbě do strojů je zakázáno uvedení měniče do provozu (tzn. zahájení určitého provozu), pokud není zajištěno, že stroj odpovídá požadavkům směrnice ES 89/392/EWG (směrnice pro stroje); viz. EN 60204. Uvedení do provozu (tzn. zahájení určitého provozu) je povoleno pouze při dodržení směrnice elektromagnetické kompatibility (EMV) (89/336/EWG). Měniče splňují požadavky směrnice pro nízké napětí 73/23/EWG. Harmonizované normy prEN 50178/DIN VDE 0160 jsou pro měniče použity ve spojení s EN 60439-1/ VDE 0660 část 500 a EN 60146/ VDE 0558. Technická data, jakož i údaje k zapojení jsou na výkonovém štítku a v dokumentaci, a musí být bezpodmínečně dodrženy. 3. Transport, uskladnění Je třeba hledět pokynů pro transport, skladování a přiměřené používání. Dodržujte klimatické podmínky odpovídající prEN 50178. 4. Poloha Poloha a chlazení přístroje musí odpovídat předpisům příslušné dokumentace. Měniče je třeba chránit proti nepřípustným nárokům. Obzvláště při transportu a užívání nesmějí být žádné konstrukční díly ohýbány a/nebo měněny izolační vzdálenosti. Omezte dotyk s elektronickými prvky a kontakty. Měniče obsahují stavební prvky, které mohou být při nepřiměřeném zacházení snadno elektrostaticky poškozeny. Elektrické komponenty nesmějí být mechanicky poškozeny, nebo zničeny (za okolnosti nebezpečí újmy na zdraví !). 5. Elektrické připojení Při práci na měniči pod napětím je třeba dodržet národní bezpečnostní předpisy (např. VBG 4). Elektrická instalace musí provedena podle příslušných předpisů (např. průměry vodičů, jištění, připojení ochranného vodiče). Z tohoto vycházející pokyny jsou obsaženy v dokumentaci. Pokyny pro instalaci dle elektromagnetické kompatibility (EMC), - jako stínění, zemnění, uspořádání filtrů a položení vodičů – se nachází v dokumentaci měniče. Tyto pokyny je třeba stále dodržovat i u měničů označených značkou CE. Dodržení zákonem předepsaných mezních hodnot EMC je v odpovědnosti výrobce zařízení, nebo stroje.  6. Provoz Zařízení, ve kterých je vestavěn měnič, musí být vybavena případnými kontrolními a ochrannými zařízeními podle právě platných bezpečnostních opatření, např. pracovní prostředky, bezpečnostní předpisy, atd. Změny ovládacího softwaru měniče jsou vyhrazeny. Po odpojení měniče od napájecího napětí je zakázáno se ihned dotýkat částí měniče vedoucích napětí a výkonových přívodů z důvodu nabitých kondenzátorů. Je třeba dodržet pokyny na odpovídajících výstražných štítcích měniče. Během provozu musí zůstat všechny kryty zavřeny. 7. Údržba Dodržujte dokumentaci výrobce.

Dokumentace ke stažení: ZDE
